高壓絕緣耐壓測試儀

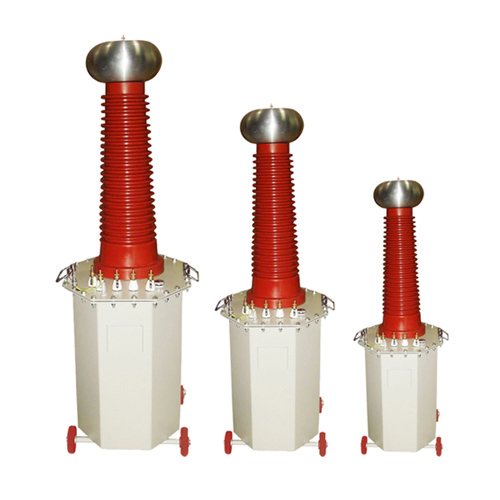

YD系列油浸式試驗變壓器
YD系列油浸式試驗變壓器

YD系列油浸式試驗變壓器

YD系列油浸式試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的，YD（JZ）系列輕型交直流高壓試驗變壓器是在YDJ系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種產品。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的設備。


試驗變壓器、油浸式試驗變壓器、變壓器


1.  本系列產品鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。
2.  高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。
3.  低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。
4.  殼體為八角形，10kVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。
5.  YD系列油浸式試驗變壓器為單相變壓器，用工頻220V或380V電源接入操作箱（臺），經操作箱內自耦調壓器調節至0-200V或0-400V電壓輸出至試驗變壓器的初組繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
6.  本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。


表1. YD（JZ）系列輕型交直流試驗變壓器

型 號		 容量
(kVA)		 高壓電壓（kV） 高壓電流（mA） 低壓輸入 變比 溫升℃
(30分鐘)
AC DC AC DC 電壓(V） 電（A） 高/儀
YD（J Z）-1.5/50 1.5 50 70 30 15 200 7.5 500 10
YD（J Z）-3/50 3 50 70 60 15 200 15 500 10
YD（J Z）-5/50 5 50 70 100 15 200 25 500 10
YD（J Z）-10/50 10 50 70 200 50 200 50 500 10
YD（J Z）-20/50 20 50 70 400 100 400 53 500 10
YD（J Z）-30/50 30 50 70 600 100 400 79 500 10
YD（J Z）-40/50 40 50 70 800 105 400 105 500 10
YD（J Z）-50/50 50 50 70 1000 100 400 132 500 10
YD（J Z）-10/100 10 100 140 100 50 200 50 1000 10
YD（J Z）-20/100 20 100 140 200 100 400 53 1000 10
YD（J Z）-30/100 30 100 140 300 100 400 79 1000 10
YD（J Z）-40/100 40 100 140 400 100 400 105 1000 10
YD（J Z）-50/100 50 100 140 500 100 400 132 1000 10
YD（J Z）-20/150 20 150 210 133 100 400 53 1500 10
YD（J Z）-30/150 30 150 210 200 100 400 79 1500 10
YD（J Z）-40/150 40 150 210 267 100 400 105 1500 10
YD（J Z）-50/150 50 150 210 333 100 400 132 1500 10
YD（J Z）-100/150 100 150 210 667 150 400 263 1500 10

表2.YD系列輕型交流試驗變壓器

型   號		 容量
(kVA)		 高壓電壓
（kV）		 高壓電流
（mA)）		 低壓輸入 變比
(高/儀)		 溫升℃
(30分鐘)
電壓(V) 電流(A)
 YD-1.5/50 1.5 50 30 200 7.5 500 10
YD-3/50 3 50 60 200 15 500 10
YD-5/50 5 50 100 200 25 500 10
YD-10/50 10 50 200 200 50 500 10
YD-20/50 20 50 400 400 53 500 10
YD-30/50 30 50 600 400 79 500 10
YD-50/50 50 50 1000 400 12 500 10
YD-5/100 5 100 50 200 25 1000 10
YD-10/100 10 100 100 200 50 1000 10
YD-20/100 20 100 200 400 53 1000 10
YD-30/100 30 100 300 400 79 1000 10
YD-50/100 50 100 500 400 132 1000 10
YD-20/150 20 150 133 400 53 1500 10
YD-30/150 30 150 200 400 80 1500 10
YD-50/150 50 150 333 400 132 1500 10
YD-100/150 100 150 667 400 263 1500 10
YD- 50/200 50 200 250 400 132 2000 10
YD-100/200 100 200 500 400 263 2000 10
YD-150/200 150 200 750 400 395 2000 10
YD-200/200 200 200 1000 400 526 2000 10
YD-300/200 300 200 1500 400 790 2000 10
YD-50/300 50 300 170 400 132 3000 10
YD-100/300 100 300 333 400 263 3000 10
YD-150/300 150 300 500 400 395 3000 10
YD-200/300 200 300 667 400 526 3000 10
YD- 300/300 300 300 3000 400 790 3000 10

注：以上提供的目錄，為本公司的通用參數的試驗變壓器，如有特殊參數規格，也可根據用戶提供的參數和要求設計生產，以滿足客戶的需要。


<
