高壓絕緣耐壓測試儀
GWWJH工頻耐壓試驗裝置
GWWJH工頻耐壓試驗裝置

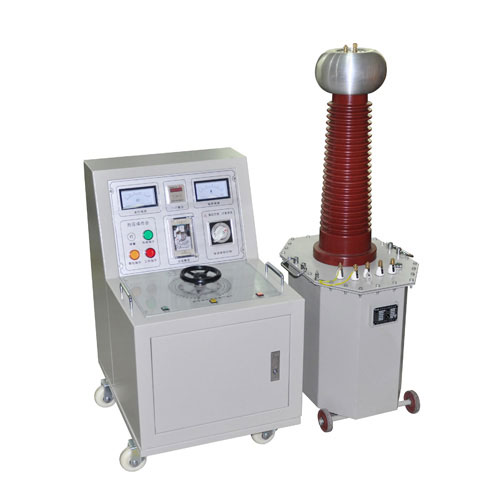

GWWJH系列工頻耐壓試驗裝置

工頻耐壓是鑒定電力設備絕緣強度的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。
GWWJH系列手動耐壓試驗裝置是根據國家電力行業標準而設計的、性能先進的耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。


試驗變壓器操作箱、試驗變壓器控制臺、試驗變控制箱、試驗變控制臺、試驗變壓器電源操作箱、試驗變壓器電源控制臺、試驗變專用調壓器、試驗變壓器專用調壓器、試驗變壓器專用控制箱、試驗變壓器專用控制臺、工頻耐壓試驗裝置、手動耐壓成套裝置


1. 監視功能：高壓電壓 低壓電流 零位指示  電源指示 工作指示 計時指示
2.  保護功能：過流保護、零位啟動保護、聲光語言報警提醒
3.  采用新型時間繼電器，計時范圍更廣（1S～99H）
4.  采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。
5.  試驗變壓器高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。
6.  試驗變壓器（5kVA以上）裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。


 1、控制箱（臺）參數：（常規參數見下表）
規格 容量 輸入電源 輸 出電壓 重量
相數 （V） （A） （V） （A）
2/220 2 1 220 10 0-250 8 14
3/220 3 1 220 15 0-250 12 16
5/220 5 1 220 25 0-250 20 18
10/220 10 1 220 50 0-250 40 80
15/380 15 2 380 37.5 0-430 34.8 90
20/380 20 2 380 50 0-430 46.5 100
25/380 25 2 380 62.5 0-430 58.1 120
30/380 30 2 380 75 0-430 69.7 140
50/380 50 2 380 125 0-430 116.2 160
100/380 100 2 380 250 0-430 232.5 250
說明：如有特殊參數要求，可按用戶的技術參數進行設計制作。





2、試驗變壓器參數：（常規參數見下表）

規格
容量
kVA		 低壓側 高壓側 高壓側（交直流變壓器） 測量變比 60分鐘溫升℃ 阻抗電壓％ 空載電流
％
質量
kg
電壓
V		 電流
A		 交流輸出 直流輸出
電壓kV 電流 電壓kV 電流
1.5/50 1.5 200 7.5 50 30 70 21.4 500 50 10 <4 19.5
3/50 3 200 15 50 60 70 42.9 500 50 10 <4 27
5/50 5 200 25 50 100 70 71.4 500 50 10 <4 52
10/50 10 200 50 50 200 70 142.9 500 50 10 <4 80
15/50 15 400 37.5 50 300 70 214.3 500 50 8 <4 120
20/50 20 400 50 50 400 70 285.7 500 50 8 <4 140
30/50 30 400 75 50 600 70 428.6 500 50 8 <4 155
50/50 50 400 125 50 1000 70 714.3 500 50 8 <4 184
10/100 10 200 50 100 100 140 71.4 1000 50 10 <4 135
15/100 15 400 37.5 100 150 140 107.1 1000 50 8 <4 150
20/100 20 400 50 100 200 140 142.9 1000 50 8 <4 215
30/100 30 400 75 100 300 140 214.3 1000 50 8 <4 250
50/100 50 400 125 100 500 140 357.1 1000 50 8 <4 290
10/150 10 200 50 100 66.7 140 47.6 1500 50 10 <4 180
15/150 15 400 37.5 150 100 210 71.4 1500 50 8 <4 200
20/150 30 400 50 150 133.3 210 95.2 1500 50 8 <4 220
30/150 30 400 75 150 200 210 142.9 1500 50 8 <4 280
50/150 50 400 125 150 333.3 210 238.1 1500 50 8 <4 340
說明：如有特殊參數要求，可按用戶的技術參數進行設計制作。
上表的重量以油浸式試驗變壓器為例，干式試驗變壓器和充氣式試驗變壓器稍有不同。


<
