高壓絕緣耐壓測試儀
GWXZ變電站串聯諧振試驗裝置
GWXZ變電站串聯諧振試驗裝置
GWXZ變電站串聯諧振試驗裝置

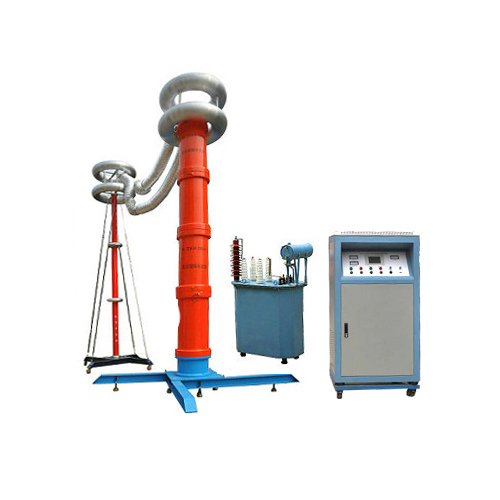

GWXZ變電站串聯諧振試驗裝置主要針10kV、35kV、110kV電纜，以及110kV及以下電力主變壓器、母線開關等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。


耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、變電站串聯諧振試驗裝置


1.    同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。
2.    變頻控制源容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；采用220V或380V單相電源，方便現場取電。
3.    配置靈活�？蛇x配不同類型電抗器，滿足不同試品要求，實現一機多用。


1.  裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2.  整個裝置單件重量很輕，最大不超過40kg，便于現場使用。
3.  裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。
4.  能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5.  裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6.  采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
產品型號 輸入電壓 輸出電壓(kV) 容量(kVA) 適用范圍 主要配置
GWXZ-108/108 380 0-108 108 1.        31500kVA及以下35kV電力變
2.     35kVA斷路器及閉母線、絕緣子
3.     10kV（300 m㎡）電纜2000m
4.        35kv（300 m㎡）電纜500m		 5kW變頻源1臺
5kVA勵磁變1臺
電抗器4臺27kV/1A
分壓器100kV
GWXZ-216/216 380 0-216 216 1.        110kVA斷路器及母線
2.     110kVA GIS≤10隔斷
3.     35kv（300 m㎡）電纜1500m
4.     10kV（300 m㎡）電纜3km
5.        110kv全絕緣主變壓器		 10kW變頻源1臺
10kVA勵磁變1臺
電抗器4臺54kV/1A
分壓器200kV
GWXZ-270/270 380 0-270 270 1.        110kV GIS開關和電力變
2.     10kV（300 m㎡）電纜5km
3.        35kV（300 m㎡）電纜2km		 15kW變頻源1臺
15kVA勵磁變1臺
電抗器5臺54kV/1A
分壓器300kV
GWXZ-200/400 380 0-400 200 1.        220kV GIS 開關和電力主變
2.        110kV GIS 開關和電力主變		 10kW 變頻源 1 臺
10kVA 勵磁變 1 臺
電抗器 4 臺 100kV/0.5A
分壓器 400kV
GWXZ-400/400 380 0-400 400 1.        220kV GIS 開關和電力變
2.     10kV （300 m ㎡）電纜 4km
3.        35kV （300 m ㎡）電纜 1km		 20kW 變頻源1 臺
20kVA勵磁變 1 臺
電抗器 4臺 100kV/1A
分壓器 400kV
GWXZ-520/260 380 0-260 520 1.        110KVA 斷路器及母線
2.     110kVA GIS≤10 隔斷
3.     110kV （300 m ㎡）電纜 800m
4.     35kv （300 m ㎡）電纜 3km
5.     10kV （300 m ㎡）電纜 6km
6.        110kv 全絕緣主變壓器		 25kW 變頻源 1 臺
25kVA 勵磁變 1 臺
電抗器 4 臺 65kV/2A
分壓器 300kV
GWXZ-500/500 380 0-500 500 1.        220kVA 及以下電壓互感器
2.     電流互感器
3.     220kVA 及以下穿墻套管
4.     220kVA 及以下支柱絕緣子、隔離開關
5.     220kV 及以下斷路器
6.        220kV 及其以下絕緣工器具		 20kW 變頻源 1 臺
20kVA 勵磁變 1 臺
電抗器 4 臺 125kV/1A
分壓器 500kV
GWXZ-600/600 380 0-600 600 1.        110kV （ 300 m ㎡）電纜 800m
2.     35kv （ 300 m ㎡）電纜 110m
3.        35-220kV GIS 、主變、開關、絕緣子		 30kW 變頻源 1 臺
30kVA 勵磁變 1 臺
電抗器 5 臺 120kV/1A
分壓器 600kV
GWXZ-800/800 380 0-800 800 1.        110kV （ 300 m ㎡）電纜 800m
2.     220kv （ 300 m ㎡）電纜 500m
3.        35-500kV GIS 、主變、開關、絕緣子		 40kW 變頻源 1 臺
40kVA 勵磁變 1 臺
電抗器 4 臺 200kV/1A
分壓器 800kV

<
