GWQH-801SF6氣體回收裝置
GWQH-801SF6氣體回收裝置

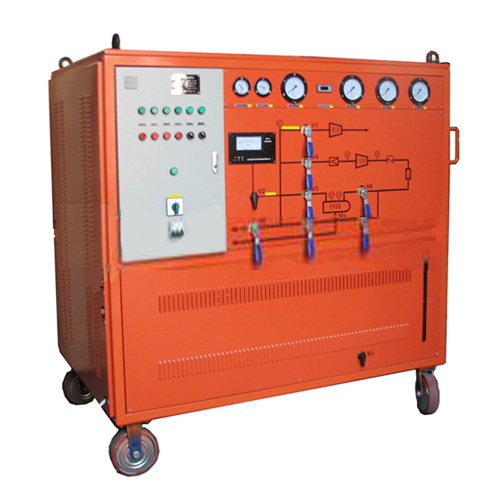

GWQH-801 SF6氣體回收裝置

   本裝置是按照DL/T662-1999《六氟化硫充氣及回收裝置》標準生產的，由SF6壓縮機、真空泵、真空系統有防回油裝置, 冷凝系統、儲液罐、凈化系統內置可再生干燥過濾器、塵埃過濾器、球型閥門、真空計以及電氣控制，壓力探測，溫度計及報警裝置的控制和儀表盤等輔助設施等組成。
    適用于SF6電器，GIS組合電器SF6氣體絕緣電器設備的制造廠，使用運行科研等部門。


SF6回收裝置   SF6氣體回收裝置   便攜式SF6氣體回收裝置


1．對裝置本機和SF6開關及GIS抽真空及真空測量。
2．對液化罐抽真空及真空測量。
3．對裝置本身抽真空及真空測量。
4．對SF6開關充氣。
5．對電器設備中的SF6氣體進行回收包括水份處理、油份處理。
6．對回收和回充的SF6氣體進行干燥、凈化處理。
7．對SF6電器中的SF6氣體進行回收、液化儲存。
8．可容納50kg容積的貯液罐，在設備本體內。
9．對SF6氣體進行壓縮液態貯存，具備液態灌瓶功能。
10．該裝置為手推移動式。


型    式 冷凍液化,風冷,手推移動式
工作環境溫度 -10℃～40℃
回收 初壓力(Mpa) 0.8
終壓力(Mpa) ≤0.05
1m3容積所需時間(h/m3) ≤1
充氣 初壓力(Pa) ≤133
終壓力(Mpa) 0.8
1m3容積所需時間(h/m3 ) ≤0.3
抽真空從0.1MPa至133Pa需時間 (h/m3 ) ≤0.5
極 限 真 空 (Pa) ≤10
年  泄  漏  率 ≤0.5%
回收后SF6
氣體純度		 水分(PPM/V) ≤60
油分(PPM/W) ≤3
塵埃 ≤1
貯 貯存方式 液態
存 壓力(MPa) 4.0
容 容積(L) 55
器 貯液量 50
液化方式 冷凍液化
汽化方式 電加熱
干燥過濾器再生方式 真空加熱活化再生
電源 三相五線  3Φ 380V有零線
總功率(kW) ≤15
噪聲dB(A) ≤75
外形尺寸 1380mm×780mm×1350mm
設備自重 ≤500KG

主要配置：
1．SF6壓縮機：美國獨資(谷輪）適用于SF6等鹵素氣體的封閉式壓縮機
 （1）理論排氣量：12m3/h
（2）最大排氣壓力：2.5Mpa
（3）最小吸氣壓力：50Kpa
（4）最大吸氣壓力：0.4 Mpa
（5）功率：3.7KW
（6）電源：380V  50HZ
2．真空泵采用：德國雙級真空泵（D40）
（1）真空泵采用風冷式可長期運行
（2）抽真空速率42L/h
(3) 極限真空度0.06pa
(4) 功率2.2KW
3. SF6制冷機組的要求：外資ANKANG主機2.68KW
  電機功率2.68KW， 名義制冷量5400W， R22，電源380V， 50Hz。
4. 過濾系統（凈化系統）：采用美國Hankison原理，過濾器雙級過濾，真空活化自再生處理）
5. 閥門: DN15—13.5MPa   SF6專用
6. 高壓連接管  2根（接口：內M22*1.5mm）
7. 鋼瓶轉換接口一個
組成部件優點：
（1）設計先進，功能齊全，結構合理，流程圖繪于面板，操作簡潔明了。
（2）壓縮系統：采用可適用SF6的封閉壓縮機，無泄漏。
（3）抽真空系統采用歐洲原裝進口真空泵，在系統中設有自動防止返回油  裝置，特點抽氣量大，適用長時間連續工作。
（4）凈化系統采用美國Hankison原理過濾，過濾器采用電加熱及內裝高效專用吸附劑，凈化效果更顯著(無需頻繁更換吸附劑)。
（5）裝置電氣系統三相電源確認、斷相自動保護。
（6）裝置控制系統球閥采用美國swagelok工作原理，密封件有自動補償功能，適用真空和壓力工況的SF6專用球閥
（7）貯存系統配置50KG貯液罐，配柱式液位計，液位有帶燈背光顯示，直觀清晰準確。裝置具有液態灌注鋼瓶功能。
（8）設備采用手推移動式。

特別提示：
(冬季由于真空泵油在低溫下有凝結，所以真空泵在開機后一段時間內會由于干摩擦聲音會很響，油溫正常后聲音會趨于正常。)



<
