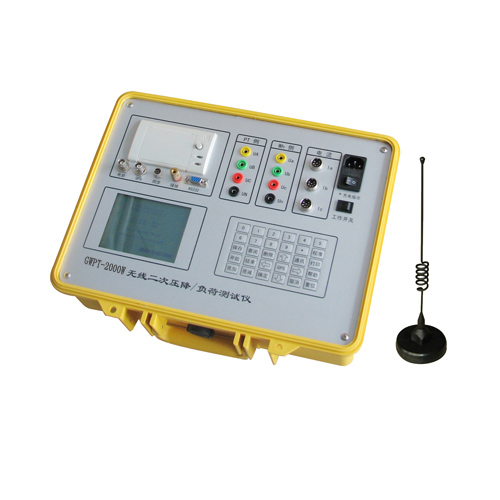

GWPT-2000W無線二次壓降測試儀
GWPT-2000W PT無線二次壓降及負荷測試儀是華電國威吸收國內外同類產品的優點，精心設計研制而成的一種自動測試電壓互感器二次壓降/負荷的智能化無線測試儀器。它可以取代原有普通的二次壓降/負荷測試儀，并采用無線測量方式，可完成三相三線或三相四線制的電壓互感器二次壓降的測量，大大提高安全性和可靠性，而且精度也能達到有線測試的水平。
二次壓降測試儀、二次負荷測試儀、二次壓降及負荷測量?jī)x、
無線二次壓降及負荷測試儀
1．通過無線的方式自動完成三相三線或三相四線制的電壓互感器二次壓降的測量，不需要普通方式中要在儀器到測試遠端鋪設一條很長的電壓測試線，這樣可避免由于線路過長引起的不必要的短路故障，而這正是電壓互感器最應避免的；而且有時這條電壓測試線需要穿越公路，如無人看守來往車輛會將線軋壞，無線二次壓降測試儀有效的避免了這樣的情況。自動計算三相的比差、角差、綜合誤差。
2. 采用高精度GPS授時模塊進行同步測試，授時精度可達0.05uS，能有效保證角差的測量精度。
3．能自動檢測并存儲在各種接線方式下由測試導線等引起的測量誤差數據，并在以后的測試中自動修正。
4．特別設計了軟件修正功能，不需硬件調整就能實現精度修正，在各級電力試驗研究部門均可現場檢定。
5．內置大容量充電電池組，在室外無220V交流電情況下可由儀器內電池組供電，內置快速自動充電器，可對電池組快速充電。
6．電池剩余電量百分?jǐn)?shù)指示功能，絕非簡單的虧電報警。
7．大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。
8．用戶可隨時將測試的數據通過微型打印機將結果打印出來。
9．測試結果存儲功能，可存儲200組測試數據。
|
測量精度 |
本儀器的測量精度為1級。 |
|
比差：Δf =±（1%×f+1%×δ+0.01）（%） |
|
角差：Δδ=± (1%×f+1%×δ+0.1)（分） |
|
電導： G=± (1%×G+0.01) mS |
|
電納： δ=± (1%×δ+0.01)mS |
|
負荷： S=± (1%×S+0.1)VA |
|
電阻： R=± (1%×R+0.1)Ω |
|
電抗： X=± (1%×X+0.1)Ω |
|
充電電源 |
交流176V~264V，頻率45-55Hz |
|
測量范圍和分辨率 |
測試項目 |
范圍 |
最小分辨率 |
|
比差值(%) |
0.001～10.000 |
0.001 |
|
角差值(ˊ) |
0.01～±600.00 |
0.01 |
|
誤差值(%) |
0.001～10.000 |
0.001 |
|
修約(%) |
0.001～10.000 |
0.001 |
|
基本誤差 |
比差 ＜0.03% |
|
角差 ＜±1分 |
|
電導：±（1%電導讀數+1%電納讀數+未位1個字）mS |
|
電納：±（1%電納讀數+1%電導讀數+未位1個字）mS |
|
絕緣 |
電壓、電流輸入端對機殼的絕緣電阻≥100MΩ |
|
工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗 |
|
電池工作時間 |
充滿后工作時間大于6小時 |
|
體積 |
主機：40cm×36cm×14cm |
|
分機：32cm×28cm×14cm |
|
重量 |
主機：5kg |
|
分機：3kg |
