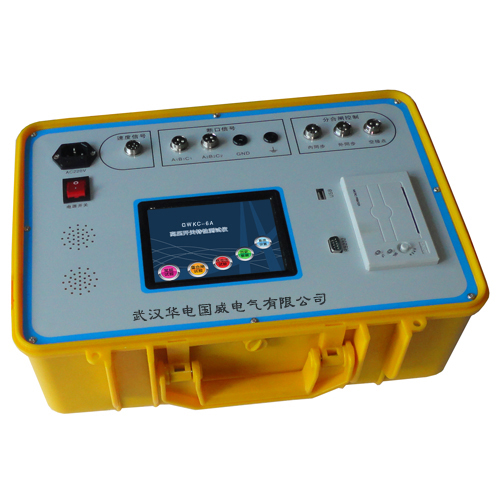

GWKC-6A高壓開關動特性測試儀
GWKC-6A高壓開關動特性測試儀

    高壓斷路器是電力系統中最重要的控制設備之一。電網中高壓斷路器的運行數量最多，運行條件和技術要求比較復雜，其運行可靠性不僅關系到高壓斷路器本身，而且影響到其它設備乃至整個電網。因此，對高壓斷路器的動特性進行測試是一項很重要的工作，但采用傳統的方法對高壓斷路器進行動特性測試時存在操作復雜、測試精度低等缺點，為了解決這些問題，我公司開發了GWKC-6A高壓開關動特性測試儀。


開關特性測試儀  開關機械特性測試儀  高壓開關機械特性測試儀  高壓開關動特性測試儀   斷路器特性測試儀


1.超大水晶觸摸彩屏、高速熱敏打印機
     5.7寸640×480彩色觸摸屏,人性化交互式水晶界面，圖文顯示，界面直觀，便于現場人員操作和使用；
高速熱敏打印機，方便現場打印試驗數據和曲線；
2. 集成超強性能直流電源
    集成操作電源，無須現場二次電源，現場使用更加方便快捷；
    電源電壓30V～300V可調，電流20A，連續工作時間3s；
3．三種試驗完美實現
（1）常規試驗,測出開關的合分閘時間、彈跳時間、同期時間；測出開關的剛合分速度、最大速度、平均速度、開距、超程等速度數據；
（2）重合閘試驗,測出開關重合閘的分合、合分、分合分的時間數據；
（3）低電壓試驗,測出合分線圈的電壓動作值，電源電壓可連續調節；
4．三種合分閘控制方式
（1）支持內同步方式控制，內部電源輸出直流電壓給合、分閘線圈；
（2）支持外同步方式控制，外部電源提供電壓給合、分閘線圈；
（3）支持空節點同步方式控制，開關自身電源提供電壓給合、分閘線圈，內部提供兩路無源空接點；
5．具有錄波功能
   可對應時間坐標顯示斷口狀態—時間曲線、行程—時間（S－t）曲線、線圈電流—時間（I-t）曲線，有利于對開關機構故障的準確判斷。
6．大容量存儲器，支持U盤內置或外置
   帶4G容量的U盤，可海量存儲現場數據，U盤可選內置方式或外置方式；儀器具有1個標準USB接口，易導出試驗數據；U盤外置方式下用于插U盤，U盤內置方式下，直接連接PC機；
7．同測6路斷口1路速度1路電流
   可測試6斷口數據，內部抗干擾電路可以抵御現場感應的10kV高壓；
   可測試1路速度，配備直線傳感器、角速度等傳感器，幾乎涵蓋所有型號開關的測試；
   在內同步方式時，可測試1路通過合、分閘線圈的電流；
8．配備PC機上層軟件
   PC機上層軟件可以打開試驗數據，即可以管理分析試驗數據，也可以生成試驗報告、導出EXCEL數據等功能；
9．內置抗干擾電路
   內部抗干擾電路可以滿足500kV變電站內可靠使用，保護電路能保證儀器及人員安全、儀器并能穩定、準確測試；
10．防塵防水工程塑料密封箱
采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。



1．主要技術參數

（1）最大速度：20m/s，分辨率：0.01m/s；測試準確度為：±1.0%讀數±0.05 ；
（2）行程測試范圍：6mm～280mm（可選配至6-700mm）；
（3）行程最小分辨率：0.1mm；測試準確度為：±1.0%讀數±0.1mm；
（4）時間測試范圍：10ms～15s，
（5）時間分辨率：0.1ms；時間測試準確度為：±0.5%讀數±0.2ms；
（6）最小動作同期差分辨率：0.1ms；測試準確度為：±0.5%讀數±0.1ms；
（7）測試通道8路：6路斷口時間，1路速度，1路線圈電流；
（8）電源：AC220V±10%；50Hz±1Hz；
（9）操作電源輸出：電壓DC30V～300V可調（可選配至DC14V～250V），電流20A，數字程控調整，連續工作時間3s；

2．常規試驗測試

（1）時間測量
分（合）閘時間：
   分（合）閘時間是指從開關接到分（合）閘控制信號（線圈上電）開始到開關動觸頭與靜觸頭第一次分開（合上）為止的時間。
相內同期：
   同相斷口之間，分、合閘時間最大與最小之差。
相間同期：
   A、B、C三相間，各相中合閘時間最大值之差為合閘相間同期，分閘時間最小值之差為分閘相間同期。
彈跳次數：
   彈跳次數是指開關動、靜觸頭在分（合）閘操作過程中分開（合上）的次數。
彈跳時間：
   彈跳時間是指開關動觸頭與靜觸頭從第一次分開（或合上）開始到最后穩定分開（或合上）為止的時間。
斷口曲線：
   斷口分合閘狀態，并繪制“分合狀態—時間”曲線；
（2）速度及行程測量
剛分（合）速度：
   剛分（合）速度是指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，本測試儀提供很多開關的剛分（剛）速度定義方式。
開距、超程：
   開距是指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離；超程是指開關從合狀態開始到動觸頭與靜觸頭剛分開的這一段距離；行程是指開距和超程兩段距離和的長度。
過沖幅度、反彈幅度：
   過沖幅度是指開關從分閘狀態開始運動超過總行程后繼續運動的距離；反彈幅度是指開關從合閘狀態開始運動超過總行程后繼續運動的距離。
分（合）閘最大速度：
   分（合）閘最大速度是指分（合）閘瞬時速度中的最大值，一般來說，該值應出現在開關剛分開或合上的這一段。
分（合）閘平均速度：
   分（合）閘平均速度是指開關動觸頭在分（合）閘過程中，按平均速度定義的兩個百分比之間的行程段的平均速度。
行程-時間曲線：
   行程-時間曲線是開關動觸頭運動過程中每一個時間單元對應的行程關系曲線。
（3）合（分）閘線圈電流測量
   在內同步方式時，可測試通過合（分）閘線圈的電流，并繪制電流—時間（I—t）曲線。

3．重合閘試驗測試

（1）合分試驗
合閘時間：
   合閘時間是指從開關接到合閘控制信號（線圈上電）開始到開關動觸頭與靜觸頭第一次合上為止的時間。
合分時間：
   合分時間是指從開關合閘時刻到開關動觸頭與靜觸頭第一次分開的時間。
（2）分合試驗
分閘時間：
   分閘時間是指從開關接到分閘控制信號（線圈上電）開始到開關動觸頭與靜觸頭第一次分開為止的時間。
分合時間：
   分合時間是指從開關分閘時刻到開關動觸頭與靜觸頭第一次合上的時間。
（3）分合分試驗
分閘時間：
   分閘時間是指從開關接到分閘控制信號（線圈上電）開始到開關動觸頭與靜觸頭第一次分開為止的時間。
分合時間：
   分合時間是指從開關分閘時刻到開關動觸頭與靜觸頭第一次合上的時間。
合分時間：
   合分時間是指從開關剛合閘時刻到開關動觸頭與靜觸頭再一次分開的時間。

4．低電壓試驗測試

  （1）自動試驗：
   根據開關的起始電壓輸出到合（分）閘線圈上，檢驗開關的合（分）閘動作電壓；如果開關沒有動作，再根據升壓的步進值的逐步升壓直到開關動作，最終檢驗出開關合（分）閘的動作電壓。
  （2）額定電壓百分比試驗：
   根據額定電壓的百分比的電壓輸出到合（分）閘線圈上，檢驗開關的合（分）閘動作電壓；


<
