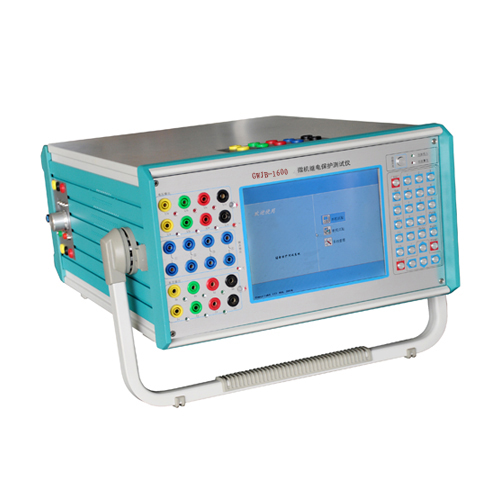

GWJB-1600繼電保護測試儀
GWJB-1600繼電保護測試儀

GWJB-1600繼電保護測試儀

GWJB系列繼電保護微機型測試裝置是參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，認真總結前幾代產品的開發、生產經驗，并采用現代數字技術、高精密電子器件、微機系統及新線路、新結構研制而出�？瑟毩⑼瓿晌C保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。


微機繼保儀、微機繼電保護測試儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、六相繼保測試儀、六相繼電保護校驗儀、繼保校驗儀、六相繼保校驗儀、繼保儀


1、真彩觸摸屏+鍵控，讓操作更得心應手
本機采用8寸真彩觸摸屏，配合自主設計的鍵盤，讓操作更快捷，更得心應手，同時，程序開始試驗時，自動關閉觸摸屏，防止任何誤操作。
2、內置單路嵌入式模擬斷路器
模擬斷路器主要用于繼電保護裝置的整組試驗以及在備用電源自投裝置試驗等項目中替代真實的高壓斷路器。本機內置的模擬裝置為微機繼電保護測試系統的配套產品，特別在新建電廠、變電站的高壓斷路器沒調好或未投直流電源的情況下，使用內置模擬斷路器進行繼電保護試驗將不受外界因素影響，從而縮短調試時間，提高試驗工作效率。
3、嵌入式主機，配備超大規模可編程邏輯器件（CPLD）
主機采用高速高性能嵌入式微機系統配備CPLD，響應速度快，傳輸頻帶寬，對基波可產生每周波500點的高密度擬合正弦波，輸出波形光滑，無諧波分量。由于 輸出點數多，且通過精確的濾波電路，波形的失真度極小，在諧波輸出時，即使對 9次諧波、450Hz也可以達到每周波55點的高密度。
4、單機12路D/A同時輸出
采用16位高精度DAC芯片，確保擬合波形精度高，線性度好�？赏瑫r輸出12路模擬信號，滿足變壓器保護、備用電源自投等全方位測試。
5、高精度線性功放，同時輸出6相電壓及6相電流
精心設計的電壓、電流放大器實現交/直流共享，輸出級采用獨有的高精度超線性放大技術。精度高，可靠性好，同時輸出6相交流電壓和6相交流電流，每相交流電壓輸出高達130V、70VA，交流電流全并輸出高達180A。直流電壓輸出可達300V、130VA。
6、接口完整，主機一體化單機箱結構
系統操作界面和試驗結果是全中文顯示，全部操作過程均在顯示屏上設定，顯示直觀清晰。裝置可用自帶觸摸屏和鍵盤操作，亦提供外接鍵盤/鼠標口。還提供2個USB口、2個RS232口，可與外部計算機及其他設備通信。只需交流220V電源，開機即可工 作。攜帶方便，非常適合流動試驗及野外工作。
7、輔助直流源(選配)
本機可選配獨立的兩組直流電源，一組110VDC/1.0A，另一組220VDC/0.6A，開機自動同時輸出，可用作保護供電電源，無需通過軟件設置和調整。
8、智能型自我保護
散熱結構，保證最好的通風狀況。并可同時判斷過流、過壓、過載、短路、溫度過高、數據異常等危及裝置本身安全的現象，即便是操作錯誤也不致?lián)p壞裝置。另外，當危險信號如外部電壓通過端子進入測試儀時，裝置告警指示燈變紅，并自動切斷功放。
9、接點豐富、試驗適用能力強
本裝置具有八路開關量輸入（A B C R a b c r）和4路開關量輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能識別。
10、放置靈活、軟件功能強大
裝置立臥式放置均可，可脫機操作，亦可外接PC機操作，測試結果能自動整理、記錄成試驗報告，以備查閱，亦可使用U盤直接保存且方便傳送到外接PC機中編輯、打印等處理。軟件升級簡單快捷，直接通過U盤升級或外部PC機下傳，無需改動任何硬件。 軟件輔助計算功能強大，可自動計算正、負、零序電壓電流，一、二次側有功、無功、功率因數�？蛇x配內置 GPS 模塊，只需外接天線，就可以同步聯調。
11、可用于備自投試驗
6相電壓及6相電流輸出可進行備用電源自投切雙組試驗及變壓器三相差動試驗，接線非常簡便。
12、為電鐵特制電鐵差動測試菜單
根據鐵路牽引輸變電系統中的變壓器差動保護的工作原理，自動測試電鐵變壓器的比例制動特性。


         GWJB-1600繼電保護測試儀主要額定參數
額　定　輸　出 頻率誤差　　　　　　　　　　　　　�。�±0.01Hz
相位誤差　　　　　　　　　　　　　�。�±0.2°
波形失真　　　　　　　　　　　　　　＜±0.3%（基波）
時間誤差　　　　　　　　　　　　　　＜40µs
輸出頻率　　　　　　　　　　　　　　0～1000Hz
電　源　電　壓 允許范圍　　　　　　　　　　　　　　AC220V±10%，50Hz±10%
環　境　溫　度 使用范圍　　　　　　　　　　　　　　0～40℃
存貯范圍　　　　　　　　　　　　　　－20～70℃
電　流　源 交　流 相電流輸出（有效值）　　　　　　　　0～30A/相
六并電流輸出（有效值）　　　　　　　0～180A
相電流長時間允許工作值（有效值）　�。迹�10A/相
六并電流180A允許工作時間　　　 　　＜＝10s
精    度　　　　　　　　　　　　　�。�±0.2%
負載電壓　　　　　　　　　　　　　�。�20V
最大輸出功率　　　　　　　　　　　　250VA/相
可疊加諧波次數　　　　　　　　　　　0～21次
電　壓　源 交　流 相電壓輸出（有效值）　　　　　　　　0～130V/相
線電壓輸出（有效值）　　　　　　　　0～260V
精    度　　　　　　　　　　　　　�。�±0.2%
最大輸出功率　　　　　　　　　　　　70VA/相
可疊加諧波次數　　　　　　　　　　　0～21次
直　流 輸出范圍　　　　　　　　　　　　　　0～300V
精    度　　　　　　　　　　　　　　＜±0.2%
最大輸出功率　　　　　　　　　　　　130VA
時　間　測　量 測試范圍　　　　　　　　　　　　　　0.1ms～3600s
開 關 量 輸 入 空接點　　　　　　　　　　　　　　　1～20mA，24V（DC）
電位接點　　　　　　　　　　　　　　0～250V（DC）
開 關 量 輸 出 空接點                              250V/0.3A（DC）
機　箱　體　積 長×寬×高　　　　　　　　　　　　　360mm ×195mm ×380mm
機　箱　重　量 主機重量　　　　　　　　　　　　　　18kg


<
