當前位置：主頁 > 產品中心 > 互感器檢測儀 >
互感器檢測儀

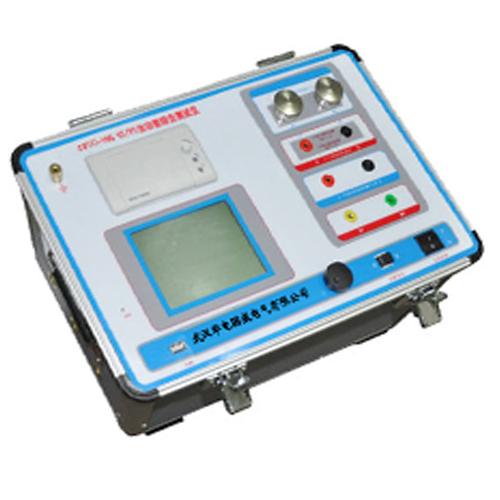

GWHG-105系列互感器特性綜合測試儀
GWHG-105系列互感器特性綜合測試儀

GWHG-105系列互感器特性綜合測試儀

GWHG-105系列(105/105A/105B/105H)互感器特性綜合測試儀，是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓/電流值，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持?jǐn)?shù)據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。操作簡單方便，提高工作效率。

互感器特性綜合測試儀、互感器綜合測試儀、互感器檢測儀、互感器特性測試儀


1. 安全可靠：
  MBC電源控制技術，單相AC220V輸入電源，并且工作電源與功率電源共用一個輸入端口,設計更加科學合理,使用更加安全可靠。
注：其他同類產品工作電源與功率電源是分開輸入方式，并且還需要使用三相AC380V雙火線輸入才能滿足實驗要求，存在極大的安全隱患，容易造成使用人員觸電甚至傷亡等事故。
2. 符合國家檢修規程：
設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態。
3. 功能齊全：
可檢測PT/CT的伏安特性、變比、極性、自動計算拐點電壓和電流值及5%和10%誤差曲線、二次交流耐壓、CT一次通流和CT退磁等項目，輕松實現一機多用。
4. 接線方式簡單：
采用單電源輸入端口；僅有6個測試端口就可完成CT所有測試項目，接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；
5. 操作簡單：采用旋轉鼠標和大液晶顯示器，操作方式簡單、圖形顯示清晰且直觀方便。
6. 快速打�。翰捎脽崦舸蛴C，自動篩選打印典型報告使用數據，非常適合進行現場數據對比。
7. 大容量FLASH存儲：可保存1000組試驗數據，掉電后可保存10年。
8. USB接口：方便連接新式筆記本電腦，上傳測試數據并進行編輯保存。
9.體積小，重量輕；方便現場使用。


工作電源 AC220V±10V （50～60Hz）
設備電源輸出波形 正弦波
伏安特性單機輸出電壓 0～1000V （105）,0～2500V(105A)，0～3000V(105B),0～6000V(105H)
伏安輸出電流 0～15 A
變比試驗單機輸出電流 0～600 A (105), 0～1000A(105A), 0～500A(105B), 0～1000A(105H)
伏安/變比測量精度 < 0.5%
工作溫度 －10～40℃
相對濕度 <85%
外形尺寸 400 X 300 X 280（mm）
伏安特性測試電壓/電流參數設置對應表
輸出電壓 0-200V 200-500V 500-1000V
輸出電流 0-15A 0-10A 0-5A

對于電流互感器（CT）： 對于電壓互感器（PT）：
伏安特性測試 伏安特性測試
變比測試 變比測試
極性判別 極性判別
5％和10％誤差曲線 5％和10％誤差曲線
一次通流（二次回路檢測） 工頻交流耐壓測試
退磁 退磁
工頻交流耐壓測試 自動計算打印伏安拐點值
自動計算打印伏安拐點值


選型指南：
GWHG-105系列互感器特性綜合測試儀-快速選型指南：
型 號 產品特點 技術參數
GWHG-105 具有805型所有功能外增加PT伏安特性、變比、極性、二次交流耐壓測試功能 工作電源：AC220V
輸出電壓：0-1000V
輸出電流：0-600A
GWHG-105A 具有105型所有功能外輸出電壓和電流提高 工作電源：AC220V
輸出電壓：0-2500V
輸出電流：0-1000A
GWHG-105B 具有105A型所有功能外增加3000V高壓輸出,可滿足500kV電壓等級的CT檢測 工作電源：AC220V
輸出電壓：0-3000V
輸出電流：0-500A
GWHG-105H 具有105A型所有功能外增加6000V高壓輸出 工作電源：AC220V
輸出電壓：0-6000V
輸出電流：0-1000A



<
