GW8000B SF6-O2在線泄漏監控報警系統

1．系統概述
SF6-O2在線泄漏監控報警系統，是針對新型無人值班變電站室內SF6組合電器設備SF6絕緣氣體泄漏的在線式監測報警系統。
本系統采用進口高靈敏度SF6- O2傳感器和溫度、濕度傳感器。當室內SF6及O2的濃度發生微小變化時，傳感器立即能響應這一變化，哪怕在SF6濃度在50ppm(v/v)也能有效地監測。傳感器將監測的 SF6濃度變化量轉換成電阻比，經信號放大、抗干擾網絡，由16位高精度A/D轉換成數字信號送入單片計算機。單片機對信號進行分析處理，零點跟蹤將結果通過485總線模塊傳送到主控制器，主控制器對數據處理、存儲、彩色顯示、報警、風機控制，并將結果傳送到遠程計算機。
2．SF6特點及其危害論述
SF6作為極其優越的絕緣、滅弧介質廣泛應用于全世界電力行業中的高壓斷路器及變電設備中。在今天，SF6氣體幾乎成為高壓、超高壓斷路器和GIS中唯一的絕緣和滅弧介質。
純凈的SF6氣體無色、無味、不燃，在常溫下化學性能特別穩定，是空氣比重的5倍多。但在電力系統中，由于SF6氣體主要充當絕緣和滅弧介質，在電弧及局部放電、高溫等因素影響下，SF6氣體會進行分解。它的分解物遇水份后生成腐蝕性電解質，尤其是某些高毒性分解物，如SF4、S2F2、SOF2、HF、SO2等，如大量吸入人體會引起頭暈和肺水腫，甚至昏迷及死亡。
在相對密封的室內，由于空氣流通不暢，SF6及其分解物在室內沉積，加上SF6氣體無色、無味，從而對巡視、檢修人員產生極大的危害。當GIS產生泄漏后，SF6氣體積聚在地坪上方低層空間，造成局部缺氧，使人窒息而造成重大事故。
3．有關SF6安全法則
《電業安全工作規程》（發電廠和變電站部分）特別規定，裝有SF6設備的配電裝置室必須保證SF6氣體濃度小于1000ppm，除須裝設強力通風裝置外還必須安裝能報警的氧量?jī)x和SF6氣體濃度監測報警儀等。

SF6安全法規摘錄：
第191條  裝有SF6設備的配電裝置室和SF6氣體實驗室，必須裝設強力通風裝置。風口應設置在室內低部。
第192條  在室內，設備充裝SF6氣體時，周圍環境相對濕度80%，同時必須開啟通風系統，并避免SF6氣體泄漏工作區。工作區空氣中SF6氣體含量不得超過1000ppm。
第196條  工作人員進入SF6配電裝置室，必須先通風15min，并用檢漏儀測量SF6氣體含量，盡量避免一人進入SF6配電裝置室進行巡視，不準一人進入從事檢修工作。
第198條  工作人員進入SF6配電裝置室低位區或電纜溝進行工作應先檢測含氧量（不低于18%）和SF6氣體含量是否合格。
第199條  SF6配電裝置室低位區安裝能報警的氧量?jī)x和SF6氣體泄露報警儀。這些儀器應定期試驗，保證完好。
第203條  發生緊急事故應立即開啟全部通風系統進行通風。發生設備防爆破膜破裂事故時，應停電處理，并用汽油或丙酮擦拭干凈。

GW8000B SF6- O2在線泄漏監控報警系統主要應用在變電站內35kV SF6開關室及500kV、220kV、110kV GIS室，對SF6組合電器設備室環境中SF6氣體泄漏情況和空氣中含氧量進行實時監測。

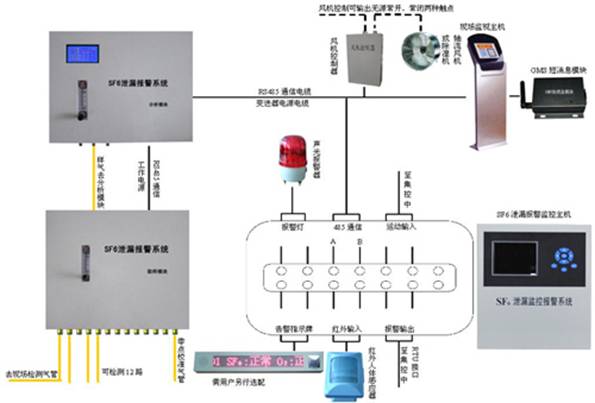

當發生SF6氣體泄漏時，由于SF6氣體的密度是空氣的5倍多，積累于低層空間，并造成局部缺氧，引起重大事故。本系統采用多組新型高靈敏度進口SF6- O2傳感器及溫、濕度傳感器，當室內SF6及O2的濃度發生微小變化時，傳感器立即能響應這一些變化，哪怕SF6濃度在50ppm(v/v)也能有效地監測。傳感器監測的濃度變化量通過變送器，A/D模塊、485通訊模塊及單片機控制轉換成485通訊數字信號，通過現場RS-485總線將信號送至主控制器內，由主控制器進行數據處理和存儲，并判斷是否報警，啟動風機及遠程通訊等功能。
本系統最多可監控環境中64個監測點，也可采用多重主控單元組網控制，并與電站自動化系統進行通訊等功能。對室內SF6濃度、O2的濃度進行有效地監控，極大地提高了無人值守變電站運行的安全性，特別是對日常巡視和維護人員的人身安全得到可靠的保障。


SF6在線泄露監控報警系統、SF6報警系統、在線監測報警系統


◇ 空氣中氧氣含量檢測功能。
◇ 環境中SF6氣體含量檢測功能。
◇ 環境中溫、濕度檢測顯示功能。
◇ 缺氧報警功能。
◇ SF6氣體含量超標報警功能。
◇ 缺氧或SF6含量超標，強制排風功能。
◇ 定時排風功能。
◇ 人工強制排風功能。
◇ 上次排風顯示功能。
◇ 實時顯示各種參數功能。
◇ 歷史資料查詢功能。
◇ 顯示比較穩定，很好地解決了數據漂移的問題。


（1） SF6氣體濃度報警范圍：     0～30000 ppm,（報警點可自行設置，國家規定1000PPM）
（2） SF6濃度檢測最小示值：     1ppm
（3） 泄漏報警閾值：           1000ppm或可調
（4） SF6氣體檢測靈敏度：      ±5%設置值
（5） 氧氣濃度檢測范圍：       0-25%
（6） 氧氣濃度報警點：         18%
（7） 氧氣測量精度：           <0.4%，O2在21%時
（8） 溫度顯示范圍：           -30-100℃
（9） 濕度顯示范圍：           0～99RH
（10）輸入電源：               185～265V AC
（11）報警輸出點電源：         2A
（12）風機輸出觸點電源：       16A
（13）風機通風時間設定：       15MIN/次或用戶任意設定
（14）數據記錄容量：           10000條
（15）通訊：                   RS-485標準協議
（16）顯示器特性：             彩顯、亮度、對比度調節
（17）報警輸出：               繼電器空接點輸出

<
