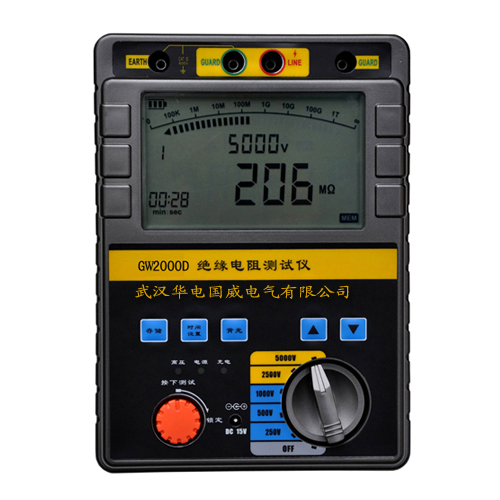

GW2000D智能數字絕緣電阻測試儀
GW2000D智能數字
絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，數字模擬指針與數字段碼顯示完美結合，該系列表具有多種電壓輸出等級（250V、500V、1000V、2500V、5000V、10000V）、容量大、抗干擾強、模擬指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
數字兆歐表、指針兆歐表、絕緣表、絕緣電阻測試儀、高壓絕緣電阻測試儀、絕緣電阻測量?jī)x、絕緣特性測試儀、高壓兆歐表、帶吸收比功能的兆歐表、帶極化指數功能的兆歐表、電動搖表、電子式絕緣電阻測試儀、大功率高壓兆歐表、
智能數字絕緣電阻測試儀
1. 有多種電壓輸出選GW2000D(250V/500V/2500V/5000V)、GW2000H(5000V/10000V)，測量電阻量程范圍可達0～400GΩ。
2. 兩種方式同步顯示絕緣阻值。模擬指針的采用可容易觀察絕緣電阻的變化范圍，數字顯示的采用可精確得出測量結果。
3. 采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，儀器可自動計算吸收比和極化指數，無須人工干預。
4. 操作界面友好，各種測量結果具有防掉電功能，可連續存儲19次的測量結果。
5. 儀表產生高壓時，有提示音輸出并有相應顯示。
6. 內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓。
7. 交直流兩用，配置可充電池和交流適配器。
8. 儀表采用便攜式設計，便于野外操作。
9. 高壓短路電流≥3mA，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
GW2000D技術指標
|
型 號 |
GW2000D |
|
輸出電壓 |
250V DC |
500V DC |
1000V DC |
2500V DC |
5000V DC |
精
度 |
溫 度 |
23℃±5℃ |
|
絕緣電阻 |
250K～5G
±5％ |
500K～10G
±5％ |
1M～20G
±5％ |
2.5M～50G
±5％ |
5M～100G
±5％ |
|
其它范圍：±10％ |
|
輸出電壓 |
2M～10G
±5％ |
4M～20G
±5％ |
8M～40G
0～+10％ |
20M～100GΩ
0～+10％ |
40M～200G
0～+10％ |
|
高壓短路電流 |
≥3mA |
|
工作電源 |
8節AA型高容量充電電池，外置充電適配器(或8節AA型堿性電池) |
|
工作溫度及濕度 |
-10℃～40℃，最大相對濕度85％ |
|
保存溫度及濕度 |
-20℃～60℃，最大相對濕度90％ |
|
絕緣性能 |
電路與外殼間電壓為1000V DC時，最大2000MΩ |
|
耐壓性能 |
電路與外殼間施加3KV/50Hz正弦波交流電壓，承受1分鐘 |
|
尺 寸 |
230mm×190mm×90mm (L×W×H) |
|
重 量 |
3kg |
