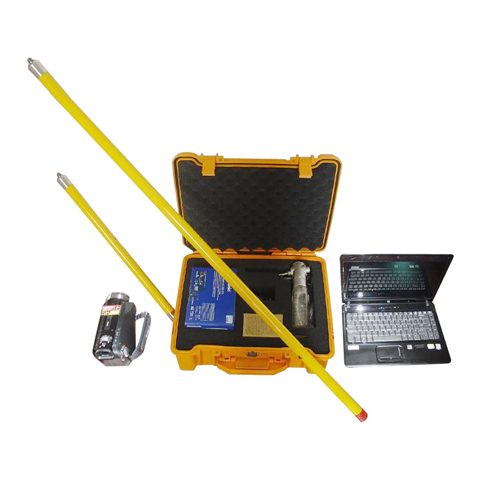

GW-710復合絕緣子憎水性帶電檢測裝置
GW-710復合絕緣子憎水性帶電檢測裝置

  檢測原理：
  依據瑞典輸電研究所（STRI）的噴水分級法進行復合絕緣子憎水性狀態的判斷�；谙冗M(jìn)的數字圖像處理技術，通過提取憎水性圖片的信息熵、種子率、頻譜幅值均值等灰度信息，水珠或水跡的形狀系數和面積百分比等對復合絕緣子的憎水性狀態進行客觀判斷。
  基本工作方法：
1、采用噴水分級法（即HC分級法）。
2、采取塔上、地面相結合的工作方式。
3、工作人員上塔，對運行復合絕緣子靠近接地側的1～3個傘裙進行憎水性測量：先對待測傘裙進行定量噴水霧，然后用數碼拍攝裝置對噴水后的復合絕緣子進行拍照。
4、工作人員回到地面，將拍攝到的數碼圖像通過USB數據傳輸線輸入到計算機中，通過憎水性分析軟件來分析復合絕緣子的憎水性狀況。


絕緣子憎水性檢測儀，復合絕緣子憎水性檢測儀，絕緣子憎水性帶電檢測裝置


  1. 帶電檢測各種復合絕緣子的憎水性
  2. 檢測硅橡膠及RTV噴涂材料的憎水性
  3. 自動準確分析憎水性等級
  4. 記錄每次檢測的各種數據及圖形
  5. 可查詢每次及每串絕緣子的檢測記錄
  6. 自動判斷憎水性發展趨勢
  7. 分析判斷耐污閃，耐濕閃性能
  8. 為檢修和選型提供科學依據
  9. 采用噴水分級法（HC分級法）
  10. 在線檢測，不需要停電
  11. 裝置小巧，攜帶方便，便于野外作業
  12. 經驗與科學判斷相結合
  13. 操作簡單，判斷準確
  14. 電氣安全性能高


試品表面水滴狀態與憎水性分級


HC值    試品表面水滴狀態描述
HC1 只有分離的水珠，大部分水珠θ R ≥ 80 º。
HC2 只有分離的水珠，大部分水珠 50 º < θ R<80 º。
HC3 只有分離的水珠，水珠一般不再是圓的，大部分水珠 20 º < θ R ≤ 50 º。
HC4 同時存在分離的水珠和水帶，完全濕潤面積 < 被測區域面積的 90% ，完全濕潤的水帶面積 <2cm2 。
HC5 完全濕潤面積 < 被測區域面積的 90% ，完全濕潤的水帶面積 >2cm2 。
HC6 完全濕潤面積 > 被測區域面積的 90% ，有少量干燥區域（點或帶）。
HC7 整個被試區域形成連續的水膜。

試品表面水滴狀態與憎水性等級特征
HC值    試品表面水滴狀態描述
HC1 只有分離的水珠，水珠大小比較均勻，大部分水珠呈規則的圓形。
HC2 只有分離的水珠，水珠大小不再均勻，部分水珠出現變形。
HC3 只有分離的水珠，部分水珠相對較大，水珠一般不再是圓的。
HC4 同時存在分離的水珠和水帶，但水帶的面積相對較小。
HC5 完全濕潤的水帶面積較大，但完全濕潤面積占被測區域面積仍不到 90% 。
HC6 完全濕潤面積約占被測區域面積的 90% 以上，僅有少量干燥區域（點或帶）。
HC7 整個被試區域形成連續的水膜。


<
