電纜故障檢測儀

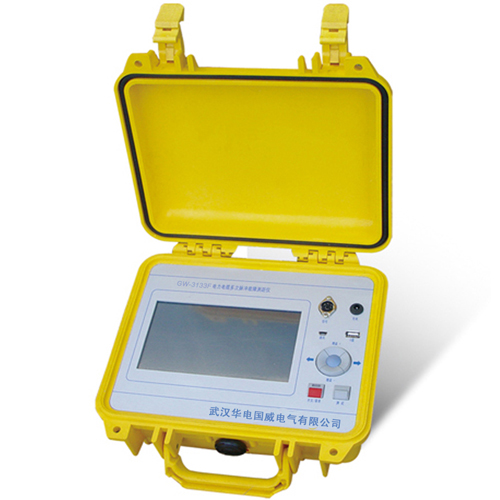

GW-3133F電力電纜多次脈沖故障測距儀
GW-3133F電力電纜多次脈沖故障測距儀
GW-3133F電力電纜多次脈沖故障測距儀


    GW-3133F電力電纜多次脈沖故障測距儀，用于電力電纜故障點的距離測量，具有波形易于識別、分辨率高、界面友好、同時支持觸摸按鍵和機械按鍵、易于操作等特點。
    GW-3133F在低壓脈沖方式下可以獨立使用；在脈沖電流方式下需要和GW-3131系列高壓信號發生器配合使用；在多次脈沖方式下還須和GW-3133W電纜測試多次脈沖耦合器配合；在測距完成后須使用GW-3132系列數字式多功能電纜故障定點儀進行精確定點。他們共同組成一套高性能的，能提供多種創新特性的電纜故障查找系統。


電力電纜多次脈沖故障測距儀   故障距離測試儀  電纜故障距離測試儀


1、多種測距方法：
  • 低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。
  • 脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，與高壓部分完全隔離，安全可靠。
  • 多次脈沖法：世界上最先進的測距方法，是二次脈沖法的改進。波形明確易于識別，測距精度高。
2、200MHz實時采樣：
  • 國內同類儀器最高采樣頻率，與國際最高水平接軌。
  • 提供最高0.4m的測距分辨率，測量盲區小，對近端故障和短電纜特別有效。
3、觸摸操作和機械按鍵兩種操作方式
  • 觸摸按鍵，操作更加靈活，具有手勢操作功能。
  • 可以對光標進行拖拽，雙擊操作，定位更加簡單、方便。
  • 兼容機械按鍵操作，五向按鍵，操作更加人性化。
4、LED大屏幕彩色液晶顯示，界面友好：
  • 波形清晰，尤其在多次脈沖測試中，多個波形以不同顏色同時顯示，更易于識別。
  • 7寸大屏幕液晶，160°可視角度，顯示內容豐富、直觀。
  • 功能菜單簡單實用，功能強大。
5、畫中畫暫存顯示功能
  • 界面顯示采用畫中畫方式，由一個主窗口和三個暫存窗口組成，可同時查看三個暫存波形，使波形比較功能更加簡單、直觀、方便。
6、嵌入式操作系統
  • 設計采用嵌入式操作系統Microsoft Windows CE 6.0+ARM9的結構設計，穩定的軟件設計，更高的處理速度。
  • 專用的軟件管理平臺，完成軟件升級、備份、還原等功能，使軟件維護更加方便。
7、標尺功能
  • 可以設置1個起點，10個接點，1個故障，1個全長。（詳細操作見以后章節），直觀顯示電纜的基本情況，
  • 屏幕同時顯示標尺和測試波形，使分析電纜波形更直觀、更易懂。
8、波形存儲、計算機聯機通訊：
  • 可在機內存儲大量波形。
  • 使用U盤進行波形數據的導入導出。
  • 可以和計算機（臺式機或筆記本機）連接，進行聯機通訊。
  • 提供計算機后臺管理軟件，對U盤轉儲的數據或聯機數據進行數據管理。
9、電源管理：
  • 儀器在2分鐘內沒有任何操作時，將減弱背光；10分種沒有操作，將自動關機，以減少電量消耗；當電池欠壓時，儀器也將自動關機，以保護電池。
  • 內置聚合物鋰離子電池，配有專用鋰電池充電器，提供可靠的充電方式。
  • 工作時間長：使用充滿電的聚合物鋰離子電池，儀器能連續工作5小時以上(電池老化后使用使用時間會縮短)。
10、堅固機殼，質輕便攜。


1、工作模式：低壓脈沖、脈沖電流、多次脈沖。
2、信號增益調節范圍：70dB。
3、低壓脈沖發射電壓：30V。
4、最高分辨率：0.4m。
5、最大采樣頻率：200MHz實時采樣。
6、最大測距范圍：100km。
7、測距盲區：2m。
8、通訊接口：USB。
9、電源：聚合物鋰離子電池組，標稱電壓7.4V。
10、按鍵：采用丹麥進口按鍵，可靠性不小于1千萬次。
11、電池供電時間：使用充滿電的聚合物鋰離子電池，可以連續使用5小時以上(隨著電池的老化，連續使用時間會相應縮短)。
12、充電器：輸入AC220V，50Hz，充電電流2A，充電時間8小時。
13、體積：274×218×81mm
14、質量：3.5kg
15、使用條件：
1) 溫度：-10℃～+40℃；
2) 濕度：5％～90％RH（25℃）；
3) 海拔：h<4500m。


注：產品配套
GW-3131 電纜高壓信號發生器
GW-3132 數字式電力電纜故障定點儀
GW-3133W 電纜多次脈沖耦合器
GW-3133F 電力電纜多次脈沖故障測距儀
GW-2134D 智能帶電電纜識別儀
客戶可以根據現場需要，靈活選擇。
<
