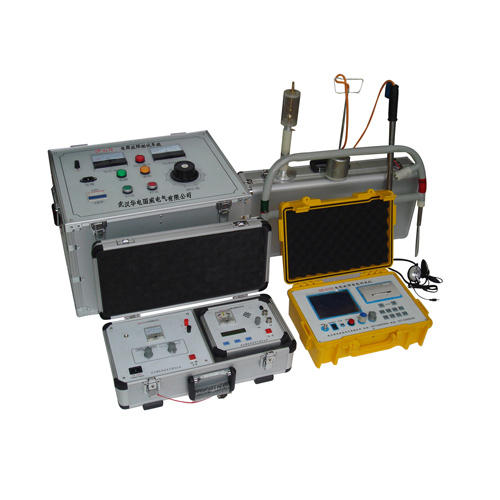

GK-2136礦用電纜故障測試系統
礦用電纜故障測試系統是我司開發的一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。注意：切勿礦井下使用。
礦用電纜故障測試儀 電纜故障測試儀
-
礦用電纜故障智能測試儀（GK-2133）；
-
礦用電纜尋跡及故障定位儀（GK-2132）；
-
礦用直流高壓發生裝置（GK-2131):
-
高壓設備：放電取樣器、工頻高壓試驗裝置、脈沖貯能電容器、成套專用測試線等。
GK－2133型礦用電纜故障智能測試儀
GK－2133型礦用電纜故障智能測試儀是一套綜合性的電纜故障探測設備�？捎糜跍y試各種市話電纜、高頻通信電纜及金屬架空電纜上發生的開路（斷線）、短路、接觸不良等各種電纜故障。同時也可以對電力電纜的高阻閃絡、高低阻性的接地和電力電纜的斷線、接觸不良等故障位置進行遙測。
該儀器采用多種探測方式，應用當代最先進的電子技術成果。采用計算機技術及微電子技術，具有智能化程度高、功能齊全、使用范圍廣、測試準確、使用方便等特點。
可測電纜故障的種類
開路、短路、接地故障以及高阻泄漏性故障和高阻閃絡性故障。特點適用測試各種型號、不同等級電壓的通信電纜和電力電纜。
-
功能齊全，測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法進行探測，可測試電纜的各種故障，對電力電纜的閃絡及高阻故障無需燒穿而直接測試。如配備聲點儀，可準確測定故障點的位置
-
測試精度高。儀器采用高速數據采樣技術，讀取分辨率1m。智能化程度高。測試結果以小型及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有菜單顯示操作功能，無需對操作人員作專門的訓練。
-
具有波開及參數存儲、調出功能。采用非易失性器件，關機后波形、數據不易失。
-
具有雙蹤顯示功能�？蓪⒐收想娎|的測試波形與正常波形進行對比，有利于對故障的進一步判斷。
-
具有波形擴展比例功能。改變波形比例，可擴展波形進行精確測試。
-
控制測量光標，可自動沿線搜索，并在故障波形的拐點處自動停下。
-
可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。
-
具有打印功能。將測試的結果打印存檔。
-
最遠測試距離： 32km
-
探測盲區： 1m
-
讀數分辨率： 1m
-
功 耗： 5VA
-
體 積： 325×165×225（mm）
-
重 量： 4Kg
GK-2132型礦用電纜尋跡及故障定位儀
它是由GK-2132F型發射機和GK-2132J型接收機及感應式探頭、電位差式探測架等組成。儀器采用電磁感應方法對光纜、電纜進行路由尋跡及埋深測試，采用電位差方法對光纜、電纜進行故障定位測試。適用于具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜的路由、埋深及對地絕緣不良點的定位測試。它是郵電通信系統以及部隊、鐵路、礦山、油田、機場、航運等單位的線路故障專用測試儀。
功能特點
-
接收靈敏度高
-
靜態漂移小
-
抗干擾能力強
-
準確度高、工作穩定
-
交直流兩用
-
液晶數字顯示
技術參數
-
探測路由及故障最遠定位距離：線徑小于0.5電纜為3km，其它電纜可達20 km。
-
準確定點的故障絕緣阻值：0-50MΩ。
-
定位測試準確度：≤±10cm
-
探測電纜深度：≤3m
GK-2131型礦用直流高壓發生裝置
GK-2131高壓發生器是電纜故障檢測系統的組成部分，用于當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源。
技術參數
-
輸入電源： AC 220V，50Hz
-
輸出電壓： DC 0~15kV
-
額定功率： 2kVA
-
環境溫度： 0~40oC
-
環境濕度： <75%RH
-
海拔高度： <1000m
-
絕緣等級： A級
-
尺 寸： 430×540×410 mm
-
重 量： 48.5 kg
注：電纜故障識別儀可以根據客戶需求另配。
