兆歐表的選用及使用指導
發布時間：2013-11-15 11:10 來源：華電國威
兆歐表又叫絕緣電阻表，是測量電氣設備絕緣電阻的常用儀表。最常見的兆歐表是由磁電系比率表、電壓較高的手搖發電機及適當?shù)臏y(cè)量電路所組成。一般兆歐表的分類是以發電機發出的最高電壓來決定，電壓越高，測量絕緣電阻的范圍就越大。常見的有0—500 MΩ，0—2 500 MΩ等。兆歐表在測量過程中會產生高壓電，如果操作不當，會對人和設備造成損傷。
一、兆歐表的選擇
1）選用兆歐表時，其額定電壓一定與被測電氣設備或線路的工作電壓相對應。

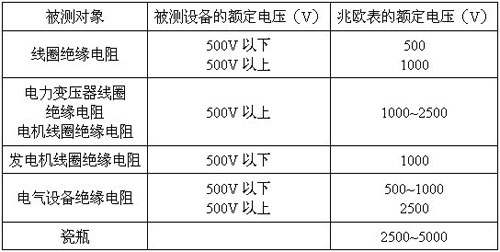

見下表：
例如測量高壓設備的絕緣電阻，不能用額定電壓500伏以下的兆歐表，至少要用2500V以上的兆歐表否則，這時的測量結果不能反映工作電壓下的絕緣電阻（因?yàn)楦邏涸O(shè)備的絕緣電阻很大，一般在104MΩ以上）；同樣，對于低壓的電氣設備，其內部絕緣所能承受的電壓不高，為了設備安全，不能用電壓太高的兆歐表測量低壓電氣設備的絕緣電阻，以防損壞設備的絕緣。測量220V或380V線路和設備宜用500V兆歐表；而在測量10KV變壓器絕緣時，一般使用2只兆歐表，高壓測使用2500V兆歐表低壓測使用500V兆歐表。實際測量時，一般可按上表所舉實例選用。
2）電阻量程范圍的選擇。兆歐表的表盤刻度線上有兩個小黑點，小黑點之間的區域?yàn)闇?zhǔn)確測量區域。所以在選擇兆歐表時應使被測設備的絕緣電阻值在準確測量區域之內，從而減少測量誤差。
二、使用前的檢查。兆歐表在工作時，自身產生高電壓，而測量對象又是電氣設備，所以必須正確使用，否則就會造成人身或設備事故。在用兆歐表測量之前應做如下準備：
1）測量前要對兆歐表進行開路和短路檢查，確定兆歐表是否處在正常工作姿態。即在兆歐表未接入被測電阻之前搖動手把，使發電機達到額定轉速，觀察指針是否指在“∞”位置；然后再將“L”和“E”短路，緩慢搖動手把觀察指針是否在“O”位置。如不符合要求應對其檢修后再使用。
2）測量前必須將被測設備電源切斷，并對地進行短路放電，決不允許設備帶電進行測量，以保證人身和設備的安全。用兆歐表測量過的電氣設備，也要及時放電后方可進行再次測量。
3）對可能感應出高壓電的設備，必須消除這種可能性后，才能進行測量。
4）被測電氣設備和線路的表面要用于布或棉紗擦拭干凈，尤其是測試點，不得有污物，以減少漏電電流和接觸電阻，確保測量的準確性。
三、搖測絕緣電阻
1）兆歐表的接線。兆歐表有三個接線柱，“線”（L）“地”（E）“屏”（G）。在進行一般測量時，只要把被測絕緣電阻接在線和地之間。如果絕緣電阻本身表面不干凈或潮濕，為了測量絕緣電阻必須使用屏蔽“G”接線柱。絕緣材料的表面漏電流沿絕緣電阻表面，經“屏”接線柱而不經過動圈回負極。反映體積電阻的電流通過絕緣電阻的內部，“線”接線柱以及線圈流回負極�？梢姡讱W表的測量結果反映被測電阻的內部情況，即體積電阻。
2）搖測絕緣電阻。接好線后，按順時針?lè)较驌u（轉）動兆歐表手柄，搖（轉）動的速度應由慢漸快，均勻加速到手柄額定轉速（一般規定為120 r/min），繼續保持勻速轉動1 min后待指針?lè)�(wěn)定時讀數，該數值即為實測的絕緣電阻值。
3）記錄測量數據。將各測量結果記錄在原始記錄上，同時記錄下測量地點周圍環境的溫度和濕度，然后對記錄的數據進行分析。
四、拆線與放電
1）拆線原則是先拆線后停表，即讀完數后，不要停止搖動手柄，而是一邊慢搖，一邊拆線，將L線拆開后，才能停止搖動手柄。如果電氣設備和線路電容量較小，其內無電容或分布電容很小，也可在停搖后就拆線。
2）拆線后要及時對被測電氣設備和線路進行充分放電（不得小于2 min）。放電方法是：將測量時把使用的地線從兆歐表上取下來與被測電氣設備和線路短接一下即可；兆歐表使用完畢，也應將兆歐表的“L”、 “E”兩端短接2~3 min，對兆歐表進行充分放電，以保護設備及人身安全。
五、使用兆歐表測量電器絕緣時應注意以下幾點：
1）使用兆歐表應遠離載有大電流的導體和有外磁場的場所，以免影響測量結果。
2）兆歐表使用時，要放置平穩，以免搖動發電機手柄時，表身晃動而影響讀數。有水平調節的兆歐表，要先調好水平位置。
3）測量時，順時搖動手柄，應使兆歐表保持額定轉速，一般為120 r/min。當被測物電容量較大時，為了避免指針擺動，可適當提高轉速。
4）兆歐表測量線不能絞在一起，要分開。
5）兆歐表未停止轉動之前或被測設備未放電之前，嚴禁用手觸及。拆線時，也不要觸及引線的金屬部分，以免產生危險。
6）要定期檢驗兆歐表的準確度，保證測量數據的準確性。
